Алюминиевые конструкции

Алюминиевые конструкции, изготовленные компанией «СОВРЕМЕННЫЕ ОКНА» в Пензе, могут использоваться для внешней и внутренней отделки офисных и торговых центров, складских и производственных помещений, гостиниц и выставочных центров, загородных домов и квартир. Заполнением данных конструкций могут являться стекло, сэндвич-панель или стеклопакет. Алюминиевые конструкции от компании «СОВРЕМЕННЫЕ ОКНА» – это надежность, долговечность и простота эксплуатации.


Фасадные системы:

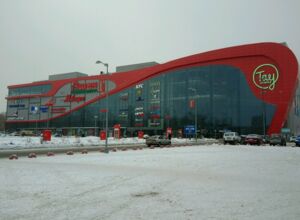

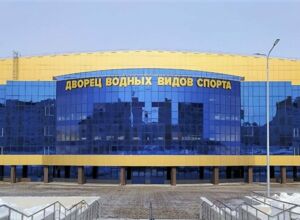

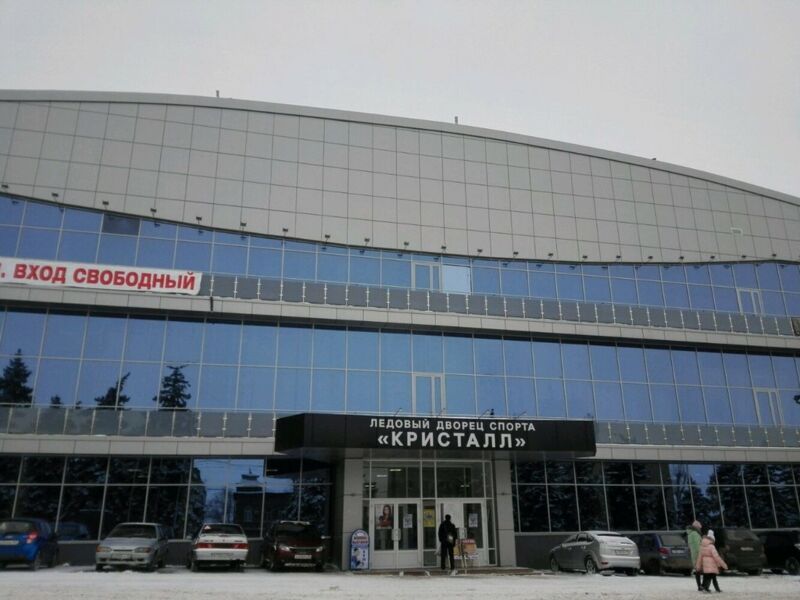

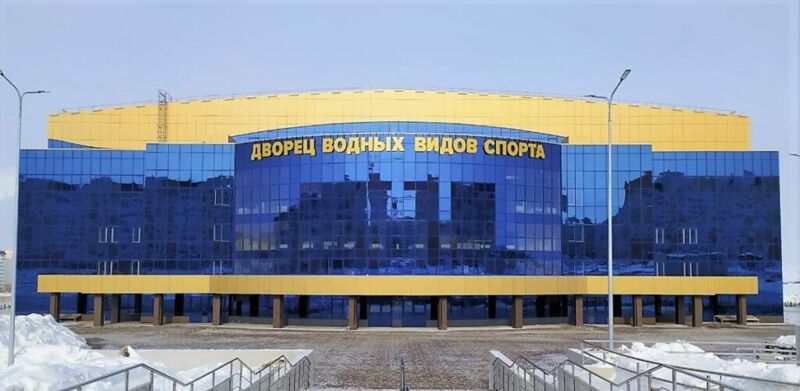

Серия ТП-50300

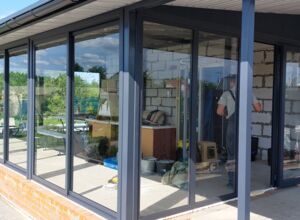

32.jpg 2.jpg

Фасадная серия ТП-50300 предназначена для изготовления вертикальных и наклонных светопрозрачных конструкций. Возможны два варианта конструктивных решений: стоечно-ригельное и ригель-ригельное.

Основной вариант: с гарантированным отводом конденсата за счет крепления ригелей к стойкам внахлест. В качестве стоек используются профили ТП-50310—ТП-50314-04, в качестве ригелей ТП-50320—ТП-50328, ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006. Применим для вертикальных, наклонных витражей, а также одно- и двускатных светопрозрачных покрытий.

Второй вариант: крепление ригеля к стойке без нахлеста. В качестве стоек и ригелей используются профили ЭК-5001, ЭК-5002, ЭК-5003, ЭК-5006.

Заполнение:

  • Светопрозрачное: витринное стекло толщиной от 4 мм по ГОСТ 111-90; однокамерные и двухкамерные стеклопакеты толщиной до 48 мм по ГОСТ 24866-99. Проектирование и монтаж производится согласно СН 481-75, с обязательным применением опорных подкладок.

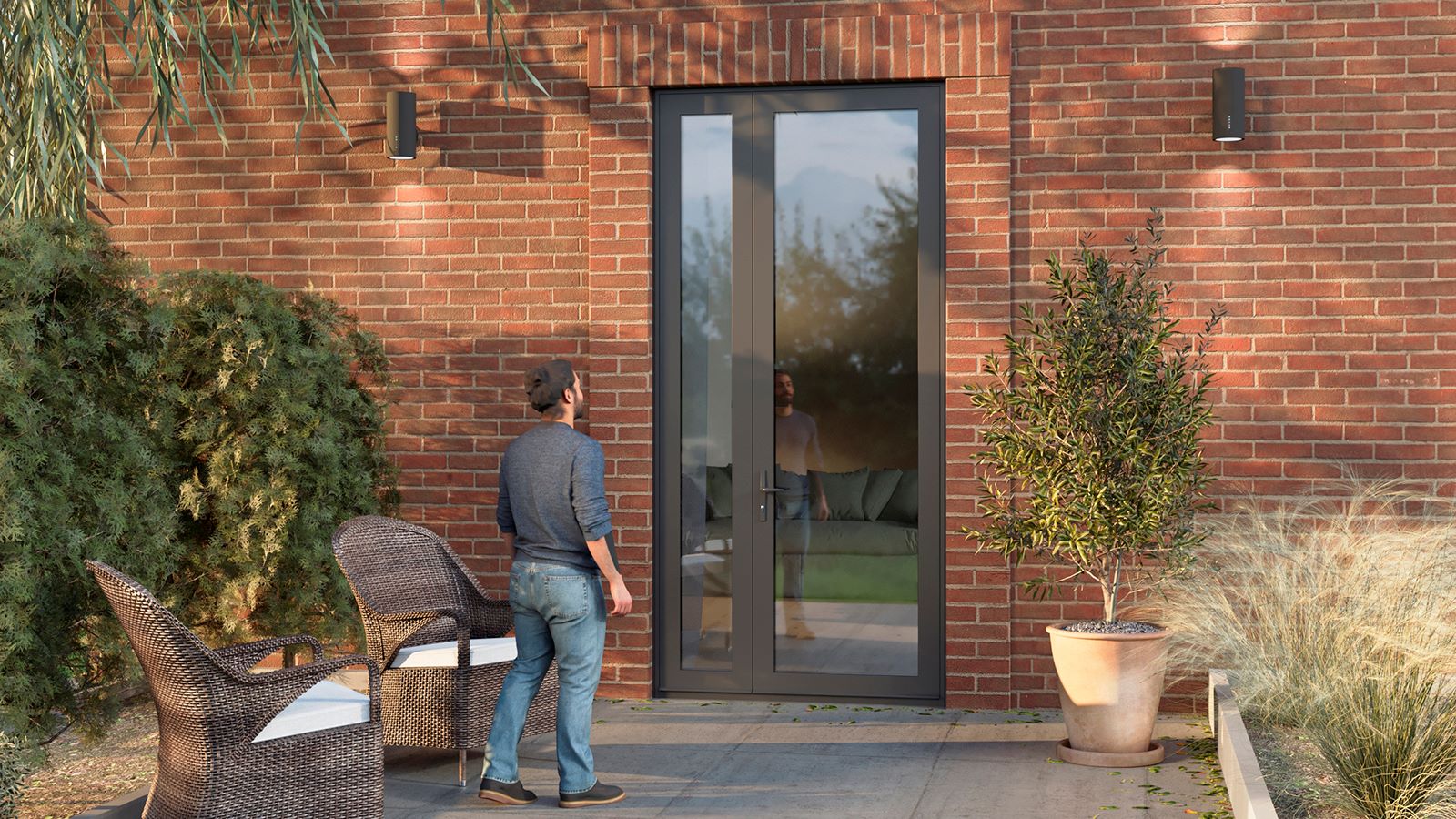

Двери холодные:

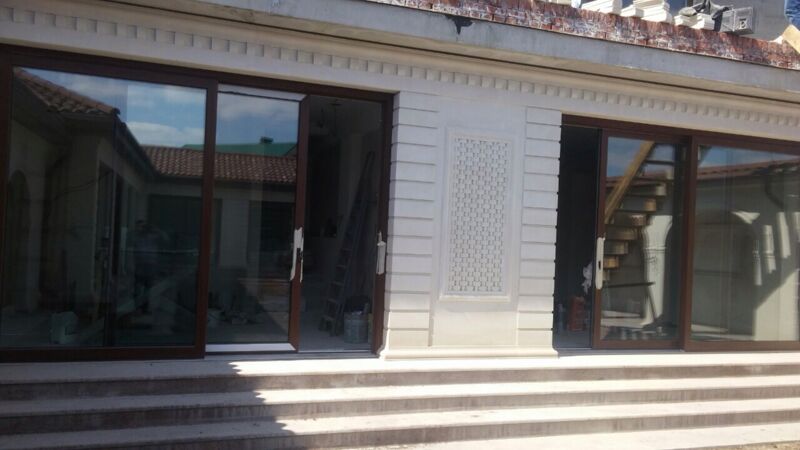

Серия ТП-45

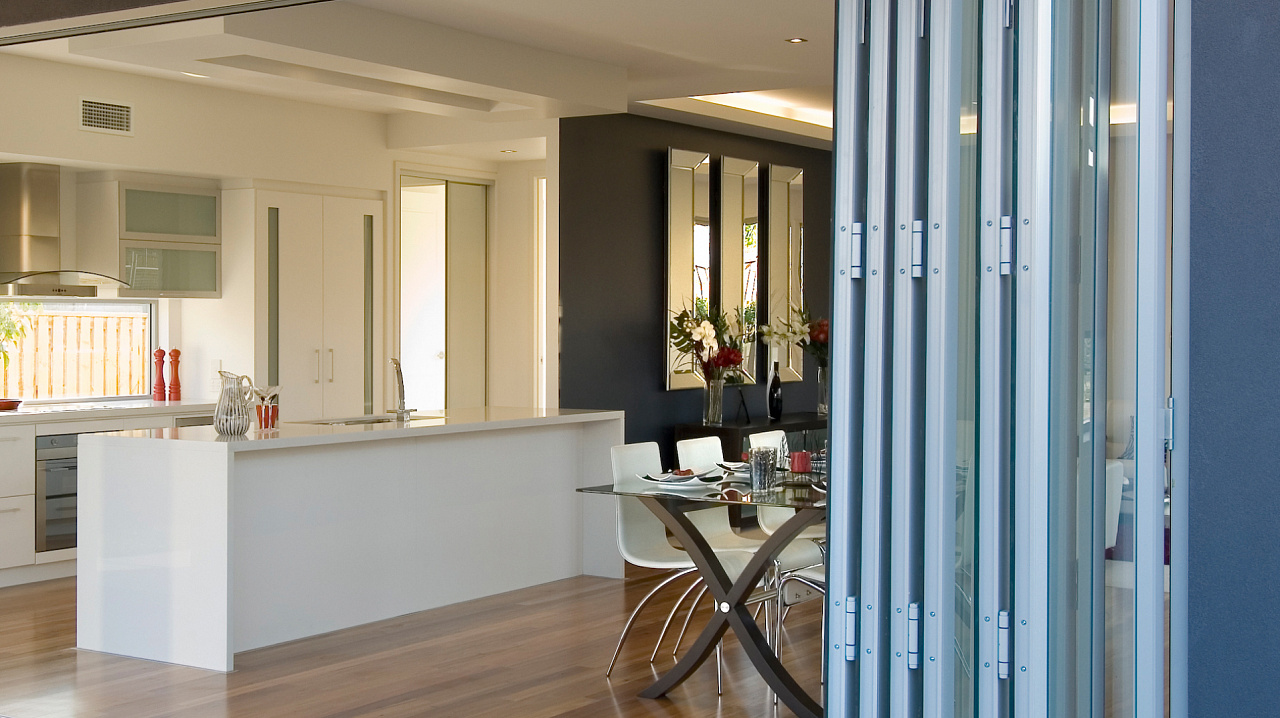

20230529_150514.jpgСерия разработана для создания входных групп, витражей, навесных фасадов, оконных блоков и дверей в соответствии с нормативными документами:

  • СНиП 2.03.06 «Алюминиевые конструкции»
  • ГОСТ 22233-2001 «Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций»
  • ГОСТ 25116-82 «Двери из алюминиевых сплавов для общественных зданий»
  • ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов»
  • ГОСТ 23747-88 «Двери из алюминиевых сплавов»

Отличительные особенности

Серия 45, без терморазрыва, — наиболее технологически передовая сборка изделий с использованием современных угловых и Т-образных соединителей. С ними собирать угол конструкции можно винтами и углообжимным станком. Т-образное соединение профилей производится поворотом фиксаторов в соединителях.

Для сборки конструкций требуются минимальные обработки для дверных конструкций:
  • пробить или просверлить отверстия для винтов крепления углов;
  • вырубить пазы одновременно для установки замка и цилиндра.

Шпингалет накладной, не требующий обработки профилей для установки. Благодаря накладным профилям нижнего притвора двери не требуется обработка стоек створок. Они полностью закрывает торцы, поэтому воздух не проникает в камеры стоек. Можно использовать нарезанные в размер, без фрезеровок, экструзионные закладные детали для углового крепления обжимкой или при помощи нагелей. Также возможно использование экструзионных закладных для нагельного крепления импостов. Замену дверного порога проводят в эксплуатации без демонтажа конструкции.

Серия 45 имеет несколько типоразмеров порогов для разных условий эксплуатации. Оконная серия 45 имеет базовый размер 45 мм для рамы и 53 мм для створки. Базовые профили серии подразделяются на три типоразмера по высоте: 25 мм, 36 мм и 52 мм, что позволяет оптимизировать разрабатываемые проекты.


ТЕПЛЫЕ ОКНА:

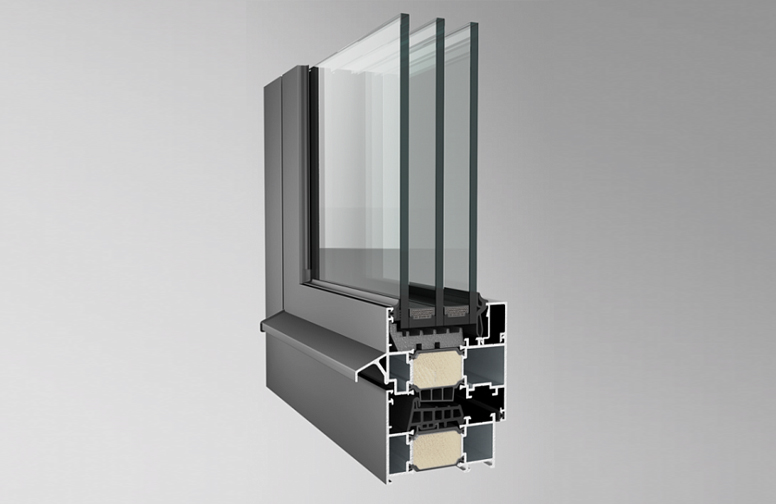

Окна ТПТ-95

Серия ТПТ-95 с повышенными теплотехническими характеристиками является развитием серий ТПТ-65, ТПТ-72. Эти серии унифицированы в части применения составных элементов комбинированных профилей, однотипных соединителей, закладных, комплектующих. ТПТ-95 — современная, технически и технологически более развитой относительно предыдущих серий при сохранении низких затрат.

Профили комбинированные прессованные из алюминиевого сплава 6060 по ГОСТ 22233 2001, с термомостами 57 мм из стеклонаполненного полиамида, геометрические размеры соответствуют ГОСТ 22233-2001.

Конструктивная толщина профилей:

  • рама — ТПТ-95=95 мм,
  • створка — ТПТ-95=103 мм

В качестве защитно-декоративного покрытия алюминиевых профилей используется анодирование и полимерно-порошковое покрытие. Цвет покрытия по каталогу цветов RAL.

В качестве светопрозрачного заполнения применяются стеклопакеты различного исполнения и толщиной от 44 до 58 мм.



ТЕПЛЫЕ ОКНА и ДВЕРИ :

ТПТ-65



Настоящая серия разработана для создания входных групп, витражей, навесных фасадов, оконных блоков, дверей в соответствии со СНиП 2.03.06 «Алюминиевые конструкции», ГОСТ 22233-2001 «Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций», ГОСТ 25116-82 «Двери из алюминиевых сплавов для общественных зданий», ГОСТ 21519-2003 «Блоки оконные из алюминиевых сплавов», ГОСТ 23747-88 «Двери из алюминиевых сплавов». Типовые узлы витражей, дверей, окон разработаны на основе алюминиевых прессованных профилей «65» серии системы «ТАТПРОФ».

Серия 65 — наиболее технологически передовая сборка изделий с использованием современных угловых и Т-образных соединителей, которые позволяют производить сборку угла конструкции нагелями или использовать углообжимной станок. Т-образное соединение профилей производится поворотом фиксаторов в используемых соединителях. При сборке изделий требуются минимальные обработки.

Для сборки конструкций требуются минимальные обработки для дверных конструкций:

  • пробиваются или сверлятся отверстия для винтов крепления углов;
  • вырубаются одновременно пазы для установки замка и цилиндра.

Шпингалет накладной, не требующий обработки профилей для установки. Благодаря накладным профилям нижнего притвора двери не требуется обработка стоек створок. Они полностью закрывает торцы, поэтому воздух не проникает в камеры стоек. Конструкция дверей позволяет использовать нарезанные в размер (без фрезеровок) экструзионные закладные детали для углового крепления обжимкой или при помощи нагелей. Можно использовать экструзионные закладные для «нагельного» крепления импостов. Замену дверного порога проводят в эксплуатации без демонтажа конструкции.

Серия 65 имеет несколько типоразмеров порогов для разных условий эксплуатации. Оконная серия 65 имеет базовый размер 65 мм для рамы и 73 мм для створки. Базовые профили серии подразделяются на три типоразмера по высоте: 25 мм, 36 мм и 52 мм.

ВИДЕО (раздвжных систем высотой 2,68 м.)

https://совокна.рф/download_file/view/386/194


ТЕПЛЫЕ ОКНА :

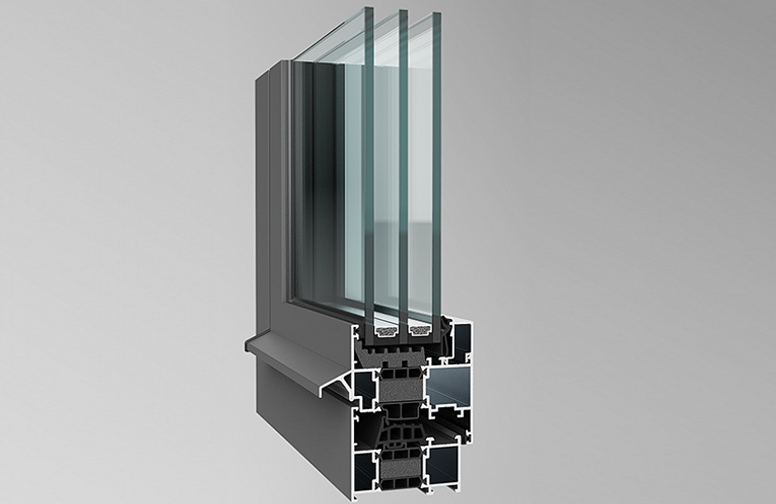

Серия ТПТ-72

Назначение

Оконно-фасадная серия ТПТ-72 является развитием серии ТПТ-65 с повышенными теплотехническими характеристиками (за счет применения более широких термомостов). Комплектующие детали для сборки конструкций из серии ТПТ-72 унифицированы с имеющимися в серии ТПТ-65.

Профиль

Профили комбинированные прессованные из алюминиевого сплава 6060 по ГОСТ 22233-2018, с термомостами 34 мм из стеклонаполненного полиамида, геометрические размеры соответствуют ГОСТ 22233-2018.

Конструктивная толщина профилей:

  • рама — 72 мм,
  • створка — 80 мм

В качестве защитно-декоративного покрытия алюминиевых профилей используется анодирование, полимерно-порошковое покрытие. Цвет покрытия по каталогу цветов RAL.

Заполнение

В качестве светопрозрачного заполнения применяются стеклопакеты различного исполнения и толщиной до 51 мм.


Комплектующие

Для уплотнения и герметизации применяются уплотнители из эластомерных материалов, соответствующие ГОСТ 30778 2001 (светоозономорозостойкие). Стальные элементы, применяемые для крепления алюминиевых конструкций и соприкасающиеся с алюминиевыми деталями, должны иметь защитное покрытие согласно указаний СП 28.13330.2012.

Крепеж

В конструкциях системы «ТАТПРОФ» используются винты самонарезающие стальные с защитным покрытием по ГОСТ 9.303 или выполненные из нержавеющей стали.

Фурнитура

Для створок применяется фурнитура фирм «Sobinco», «Giesse», «Сатурн», возможно применение изделий других производителей («Roto», «Fapim»), выполненных под Европаз рама-вариант V.01 (14/18), паз створки 15/20.

Хранение

Элементы створок должны храниться в упакованном виде на деревянных подкладках в сухих складских закрытых помещениях с твердым покрытием пола. Не допускается складирование элементов на открытых площадках.

Монтаж

Монтаж алюминиевых конструкций производится в соответствии с ГОСТ 30971 2002, проектом производства работ, утвержденном в установленном порядке, согласно инструкции по монтажу ПХ.00.00.000.001 ИС «Строительные алюминиевые конструкции системы «ТАТПРОФ»».



video-b6bb616a7ad25b0174add3803799b216-V.mp4


Балконное остекление:


Окна ЭК-640


Ограждающие конструкции серии ЭК-640 предназначены для остекления неотапливаемых помещений жилых и общественных зданий и служат для защиты от внешних атмосферных воздействий: дождя, ветра, шума, пыли и улучшают теплоизоляцию внутренних помещений.

Сегодня остекление Provedal считается наиболее оптимальным вариантом для балконов и лоджий. Комфорт и надёжность в сочетании с доступной ценой обеспечили его популярность в России.

Алюминиевое остекление профилем Provedal применяется для отделки балконов и лоджий, заполняя ценовую нишу между обычным деревянным остеклением и дорогими окнами ПВХ со стеклопакетами. Кроме того, Provedal в последние годы часто используется для производства офисных перегородок, витрин, отделки фасадов и пр.

Алюминий легок и прочен, это отличный материал для изготовления оконных, дверных и фасадных профилей. У алюминиевых конструкций практически неограниченные возможности: их можно установить в проемах самой сложной конфигурации, они очень хорошо подходят для архитектурных проектов. Срок эксплуатации алюминия значительно выше, чем пластика или дерева - более 80 лет, он выдерживает перепады температур от -55 до 100 градусов Цельсия. Алюминиевые конструкции абсолютно пожаробезопасны и прекрасно комбинируются между собой или с другими материалами.

Раздвижной алюминиевый профиль Provedal обладает следующими преимуществами, которые помогают продукции компании крепко удерживать завоеванные позиции на рынке:
- прекрасная устойчивость к ультрафиолетовым лучам и атмосферным осадкам;
- раздвижные створки экономят место;
- передвижные части имеют тихий плавный ход;
- срок службы более 20 лет;
- великолепное качество покраски, сохраняющееся на весь срок использования;
- возможен вынос остекления для увеличения объема помещения;
- высокая прочность при небольшом весе;
- устойчивость к колебаниям температуры от -55 до +55 С;
- высокие показатели экологичности;
- стекло в уплотнителе из эластомера защищает от шума, влаги и пыли;
- порошковая покраска профиля в любой цвет по шкале RAL;
- для производства фурнитуры используется исключительно нержавеющая сталь;
- доступная цена при великолепных эксплуатационных качествах;
- остекление балконов разной формы и с разными углами поворота секций;
- возможность установки противомоскитных сеток для защиты от насекомых и пуха.

Система остекления балконов Provedal состоит из каркаса и створок на роликах, изготовленных из алюминия. Исходный цвет профиля - белый. При необходимости осуществляется покраска в различные цвета методом порошкового напыления, который дешевле и надежнее ламинации ПВХ-профилей цветными пленками. Алюминий - легкий и прочный материал, не подверженный окислению и прекрасно проявляющий себя в климатических условиях России.
